GP-serie

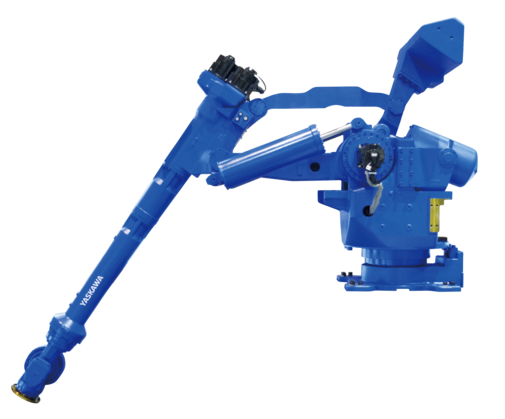

GP400R
Console-gemonteerde robot voor zware lasten met 400 kg payload
Overzicht
De MOTOMAN GP400R -robot voor montage op consoles biedt een indrukwekkende combinatie van 400 kg payload en 3,5 m reikwijdte, met een uitstekende herhaalnauwkeurigheid van beter dan /- 0,1 mm. Omdat het een plank-type robot is, is het bewegingsbereik uitgebreid voor werkzaamheden onder het robotbasisniveau, waardoor de robot op een verhoogde staalconstructie kan worden geïnstalleerd om vloerruimte te besparen.
De GP400R met zes assen is ontworpen met extreem hoge assnelheden en een parallelle link-constructie voor het vakkundig uitvoeren van zware taken. De GP400R is ideaal voor het hanteren van zware onderdelen en het bedienen van machines en persen.
Deze robot is ontworpen met het oog op eenvoudige installatie, eenvoudige bediening en minimaal onderhoud. Hij beschikt over een breed werkbereik en een hoog moment- en massatraagheidsniveau voor de handling van grote, zware onderdelen. Een gestroomlijnde bovenarm biedt gemakkelijke toegang tot onderdelen in krappe ruimtes, en dankzij het ontwerp met gereduceerde interferentie kan de robot dichter bij werkstukken en machines worden geplaatst, waardoor de werkruimte wordt geoptimaliseerd. Uitgerust met heavy-duty lagers voor een soepele rotatie van de arm, is de GP400R een perfecte keuze om te voldoen aan een verscheidenheid van zware ladingen.
Onze klanten verkiezen deze robot voor machinebelastingen (grote CNC- en spuitgietmachines), houtbewerking ,meubelen(AmPnBsP), behandeling en verpakking,persbelastingen en verwerkingstoepassingen in de automobielindustrie, landbouw- en bouwmachines .
Technische specificaties
- Aantal assen
- 6
- Draaglast
- 400 kg
- Max. werkbereik
- 3518 mm
- Herhaal nauwkeurigheid
- 0.1 mm
- Gewicht
- 3560 kg
- Stroomvoorziening
- 7 kVA
- Maximum Speed S Axis
- 80 °/s
- Maximum Speed L Axis
- 60 °/s
- Maximum Speed U Axis
- 50 °/s
- Maximum Speed R Axis
- 80 °/s
- Maximum Speed B Axis
- 80 °/s
- Maximum Speed T Axis
- 105 °/s
- Montage opties
- Shelf-Mounted
- Verdere specificaties
- x Nee
