Human Machine Interfaces

Professional visualization tools

Accessoires

HMI Accessoires

System accessories enable and expand the use of the system and facilitate starting.

Memory Expansion

Standard Memory Type Compact Flash (CF) or Secure Disk (SD) can be used to expand the internal memory.

Cables

Accessories, such as USB and Ethernet programming cables, OP/AG cables with diagnostic connector or peripheral extension cables, as well as an extensive number of different protective films, support the versatile use of the systems.

Manuals

The technical documentation of the respective modules encompasses various manuals with the necessary hardware and programming information, detailed descriptions of each module, and instructions for structure and assembly.

Lees meer

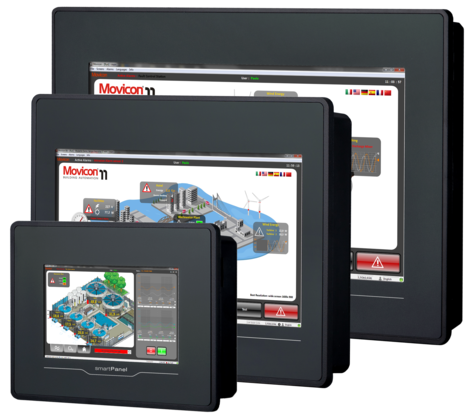

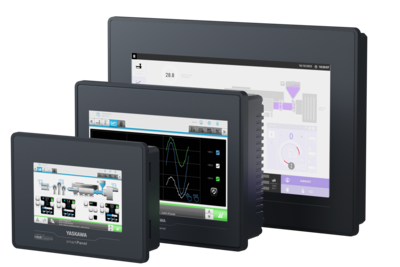

smartPanels

smartPanels zijn optimaal ontworpen voor middelgrote toepassingen. Ze staan ​​voor een hoge bruikbaarheid en connectiviteit. Uitgerust met Movicon 11 Standard is de gebruiker praktisch onbeperkt in termen van tags, schermen, recepten, alarmen, enz.

Kenmerken

  •
  • Schermgrootte: 4,3 ", 7", 10 "
  • 65k kleuren
  • Processor: ARM Cortex-A8 1000 MHz
  • Interfaces: USB-A, Ethernet, RS232 / 422/485
  • Geheugen: 512 MB RAM, 4 GB Flash (2 GB gebruikersgeheugen)

Visualisatiesysteem Movicon

  •
  • Vectorafbeeldingen
  • Uitgebreide symbolenbibliotheek
  • VBA-ondersteuning
  • Uitgebreide I / O-driverbibliotheek (import van variabelen uit de PLC mogelijk)
  • Krachtig alarm- en receptbeheer
  • Data-acquisitie en verwerking
  • Trendcurven en archivering van procesdata als historische data
  • Uitgebreide driverbibliotheek
  • Movicon projecteer schaalbaarheid van HMI naar Scada-platform
  • Meertalige ondersteuning
  • Gebruikersbeheer
  • Beheer op afstand voor onderhoud op afstand
  • Toegang op afstand via standaard VNC-client
  • Geïntegreerde Ethernet TCP / IP-netwerken
  • Geïntegreerde AWL-logica (STEP5 / STEP7)
  • PLC-ondersteuning van derden
Lees meer

professional Panels

De VIPA Touch Panel-familie is geschikt voor alle toepassingen in de fabrieks-, proces- en gebouwautomatisering. Door de gegoten aluminium behuizing zijn de VIPA Touch Panels mechanisch bijzonder robuust. Met de IP65-bescherming aan de voorkant overleven deze apparaten ook in strenge industriële omgevingen.

Het portfolio varieert van 6,5 "TFT tot 12" TFT-kleurendisplay. Door het compacte ontwerp kunnen VIPA Touch Panels ook in krappe ruimtes worden gebruikt. De panelen zijn zowel horizontaal als verticaal te bedienen.

Kenmerken

  • Schermgrootte: 6,5 "tot 12"
  • Type scherm: TFT-kleur
  • Processor: XScale 800 MHz
  • Interfaces: RS232, RS485, RS422, MPI, PROFIBUS-DP-slave, Ethernet RJ45, USB-A, USB-B (afhankelijk van het type paneel)
  • Geheugen: al geïntegreerd, ook met SD-, MMC- en 0 CF-kaart uitbreidbaar
  • Inclusief VIPA PLCTOOL: (maakt uploaden / downloaden van programma's van op VIPA- en STEP7-gebaseerde controles mogelijk, lezen van de diagnosebuffer, evenals starten en stoppen van de aangesloten CPU's zonder een programmeereenheid te gebruiken)
  • Inclusief het besturingssysteem Windows Embedded CE 6.0 Professional en het visualisatiesysteem Movicon



Visualisatiesysteem Movicon

  • Editor voor vectorafbeeldingen met een krachtige en aantrekkelijke bibliotheek met karakters
  • Uitgebreide I / O-driverbibliotheek (import van variabelen uit de PLC mogelijk)
  • Krachtig alarmbeheer
  • Meertalige ondersteuning
  • Interferentie en operationele data-acquisitie inclusief evaluatiemogelijkheid
  • Archivering van procesgegevens met trendcurven
  • Uitgebreide driverbibliotheek
  • Schaalbaarheid van het project van basissystemen naar Movicon Scada-platform
  • Meertalige ondersteuning
  • Veilig en uitgebreid gebruikersbeheer
  • Beheer op afstand voor projectie en onderhoud op afstand
  • Toegang op afstand via standaard VNC-client mogelijk
  • Geïntegreerde Ethernet TCP / IP-netwerken
  • Geïntegreerde AWL-logica (STEP5 / STEP7)
  • Ook inzetbaar in combinatie met veel controllers van verschillende fabrikanten
Lees meer

Panel PC's

De combinatie van industriële PC met ultramoderne prestatiefuncties en een touchscreen met ideale weergavemogelijkheden stelt de gebruiker in staat om hoge prestaties te behalen. De nieuwste Intel Atom-processortechnologie, groot geïntegreerd werkgeheugen en schermresoluties tot Full HD met de 21,5-inch panel PC zijn state-of-the-art. De panels hebben ook tal van handige interfaces, net als andere VIPA Touch Panels. De voorgeïnstalleerde besturingssystemen Windows Embedded Compact 7, Windows Embedded Standard 7 of Windows 10 IoT Enterprise zijn het nieuwste van het nieuwste in de PC-wereld. Voor visualisatie kunnen uw eigen programma's of optioneel de nieuwste voorgeïnstalleerde Movicon visualisatie worden gekozen.

Visualisatiesysteem Movicon

  • Vector grafische editor met krachtige en duidelijke symboolbibliotheek
  • Uitgebreide I / O-driverbibliotheek (import van variabelen vanuit de PLC mogelijk)
  • Efficiënt alarmbeheer
  • Meertalige taalondersteuning
  • Verstoring en acquisitie van bedrijfsgegevens
  • Procesgegevens archiveren met trendcurven
  • Uitgebreide driverbibliotheek
  • Projecteer de schaalbaarheid van Movicon basissystemen op het Movicon SCADA-platform
  • Veilig en uitgebreid gebruikersbeheer
  • Beheer op afstand voor projectplanning en onderhoud op afstand
  • Toegang op afstand via standaard VCN-client mogelijk
  • Geïntegreerde Ethernet TCP / IP-netwerken
  • Geïntegreerde IL-logica (STEP5 / STEP7)
  • Uiteraard ook inzetbaar in combinatie met veel controllers van andere producenten
Lees meer

Line Displays

Line displays are used for the operation and monitoring of process parameters in machinery, plant and buildings.



TD 03 – Text Display

The compact Text Display TD 03 shows via a backlit LCD display defined message texts. Inputs and outputs, and process parameters can be set through the membrane keys and changed. The configuration of the messages and the parameter block is performed using the TD-Wizard from VIPA. The menu can be selected in English and German. The text display is designed for use in combination with VIPA CPUs 11x, 21x, 31x, 51x and the S7-300/400 CPUs designed by Siemens.

OP 03 – Operator Panel

The operator Panel OP 03 is particularly suitable for operating and monitoring of small applications in conjunction with VIPA CPUs 11x, 21x, 31x, 51x and Siemens S7-300/400 CPUs. Up to seven OPs can be connected to a CPU and up 2 CPUs to an OP 03 via the MPI interface. For managing and processing operating notifications and data, 256 kByte user memory is available. Project planning is carried out with VIPA OP-Manager or Siemens ProTool.

CC 03 – Commander Compact

In the Commander Compact CC 03 a PLC CPU, programmable with Siemens STEP7, is integrated. Besides the 128 kByte user memory, the CPU has 16/24/32 kByte program and 24/32/40 kByte load memory (depending on the version). In addition, 16 digital inputs and outputs each are integrated. The CC 03 is expandable with up to four 100V or 200V modules (160 digital inputs/outputs, or up to 32 analog inputs/outputs respectively are supported).

Lees meer
